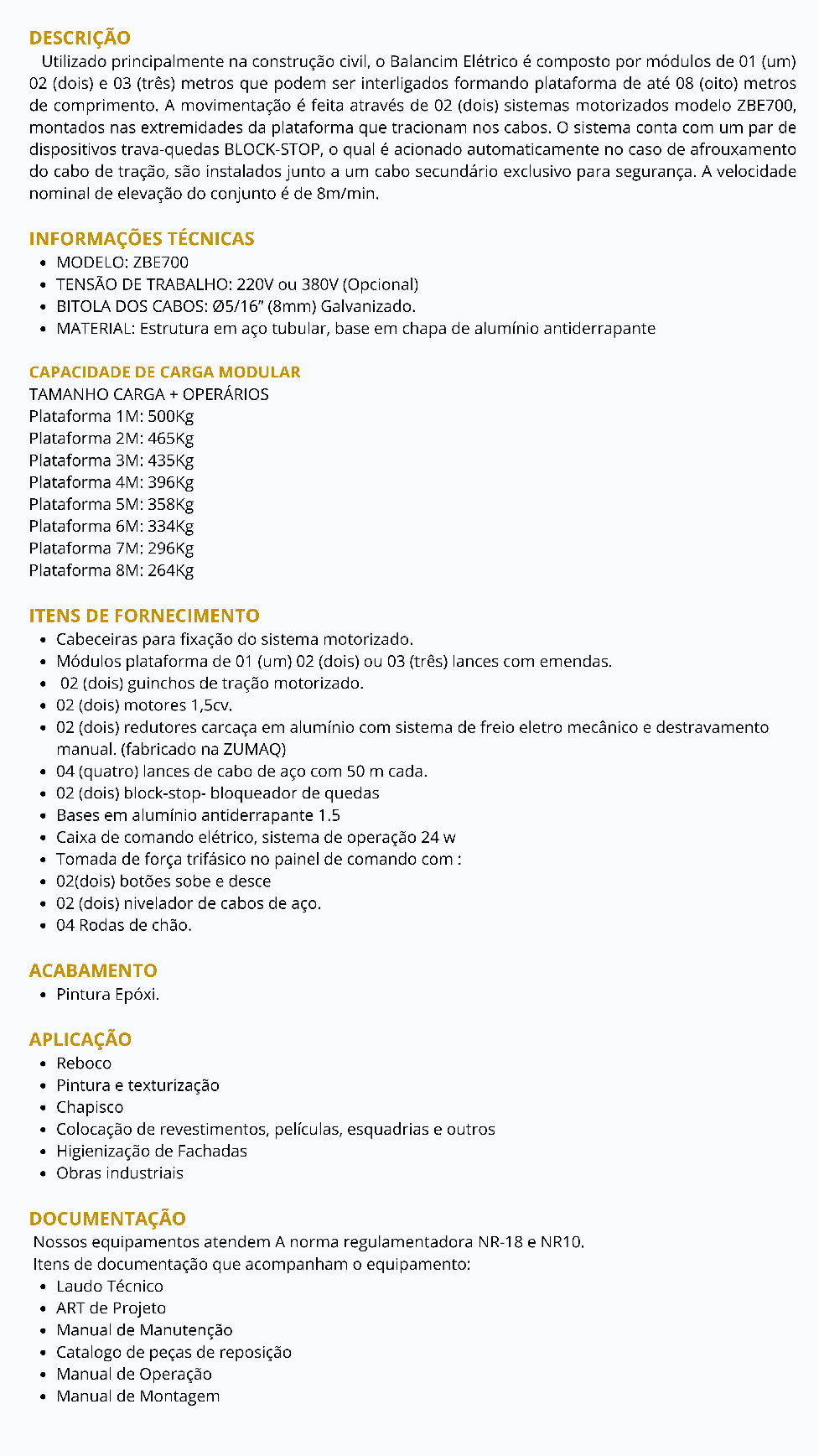

DESCRIÇÃO

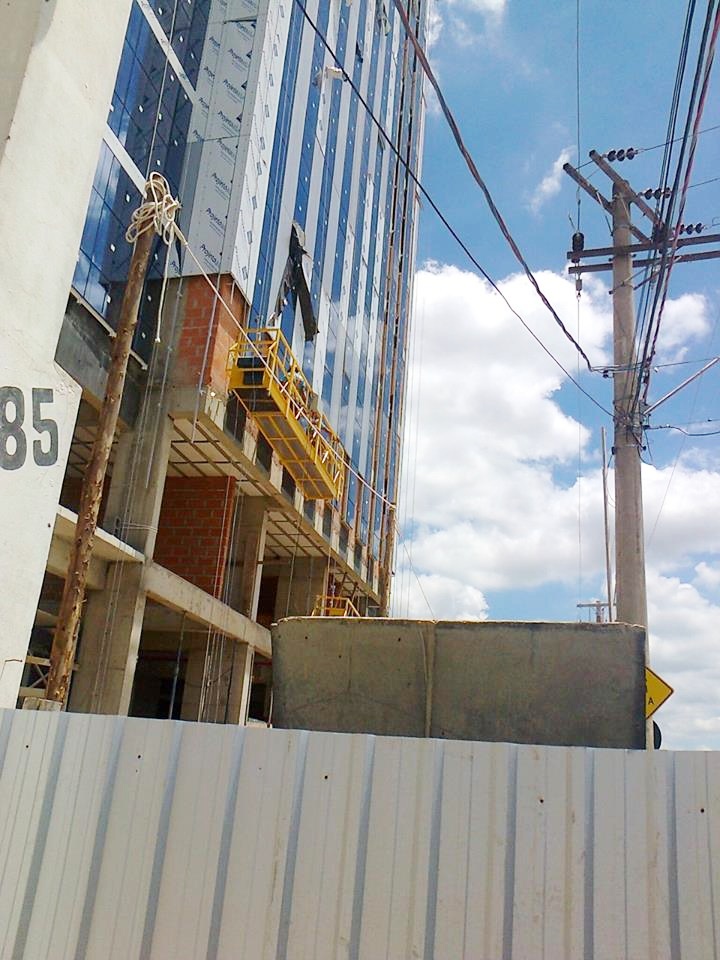

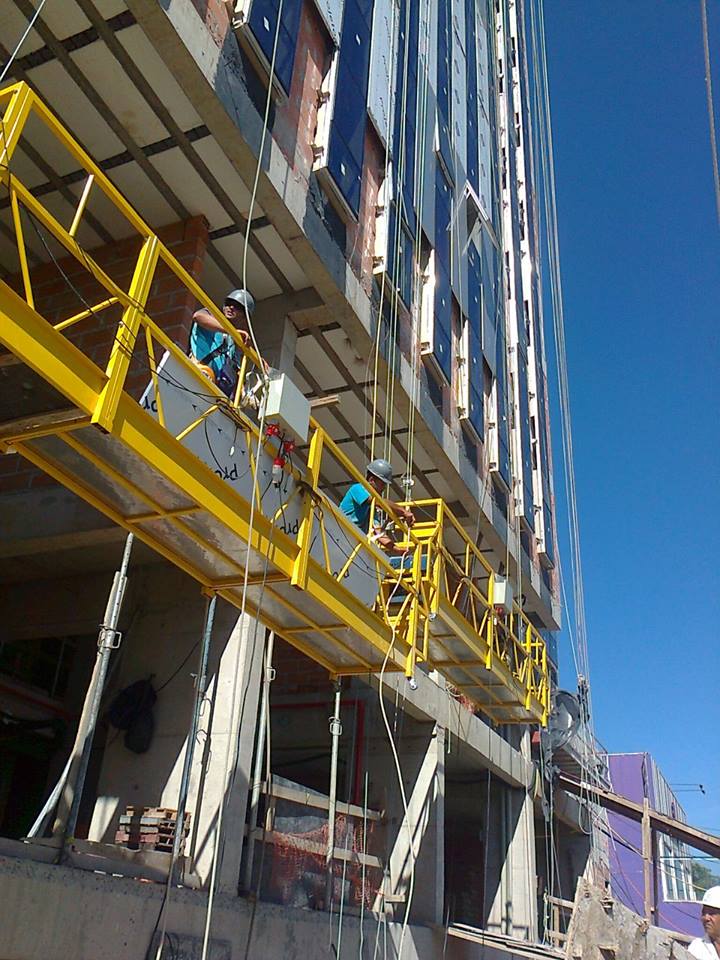

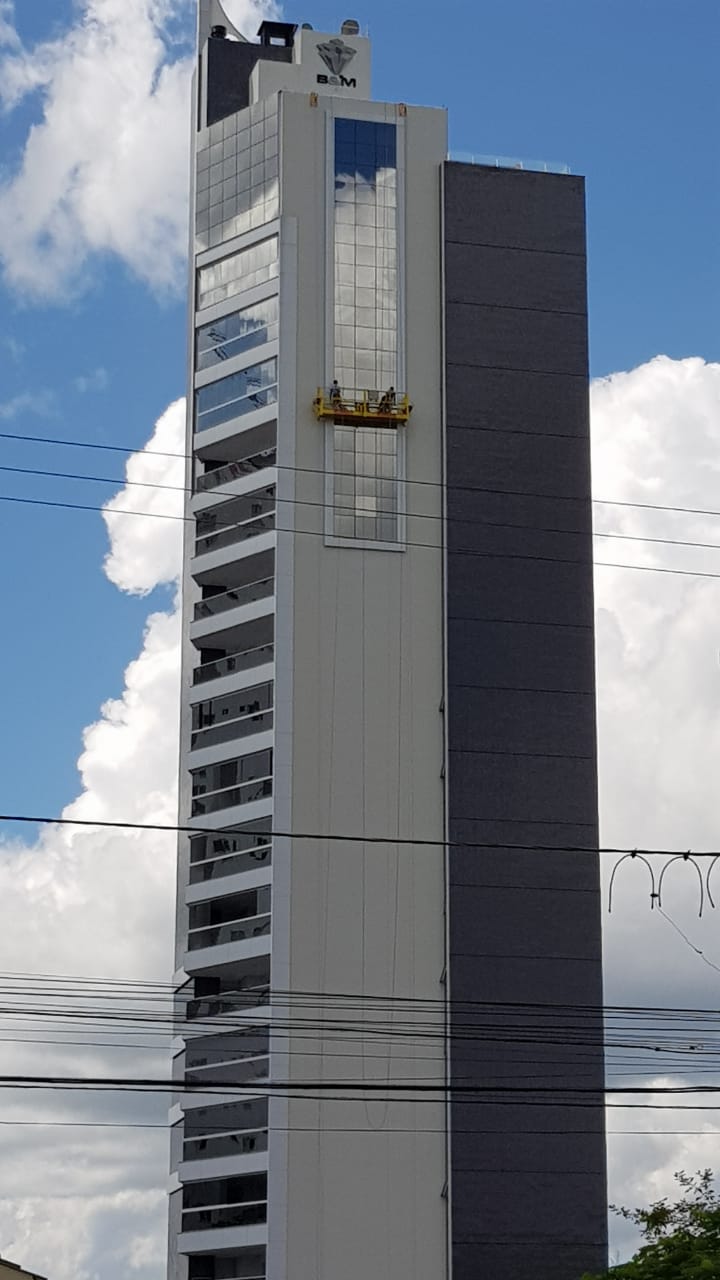

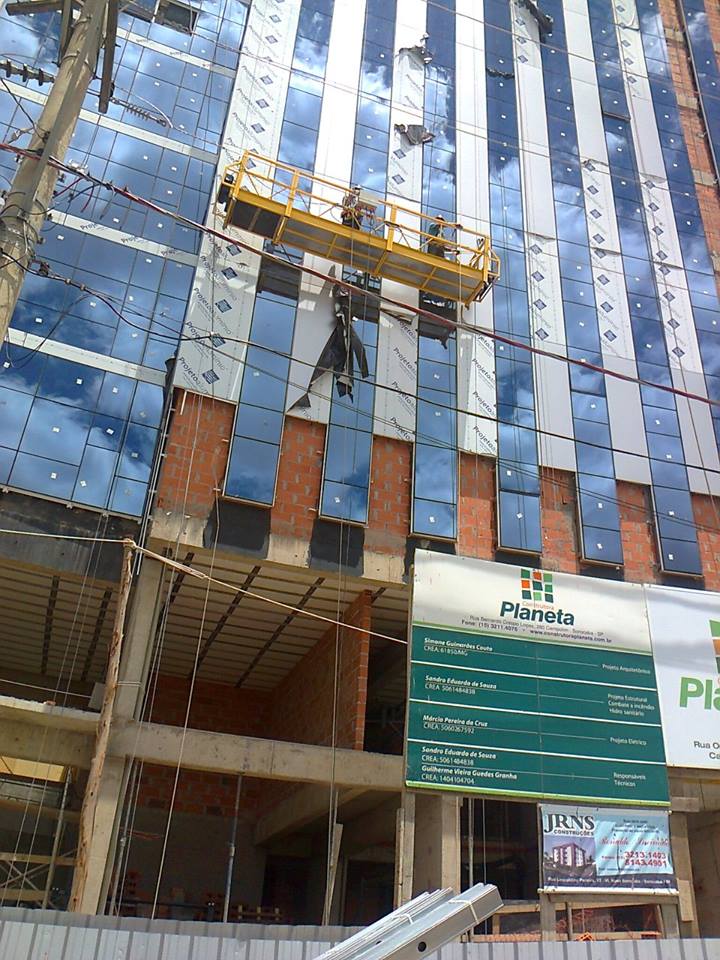

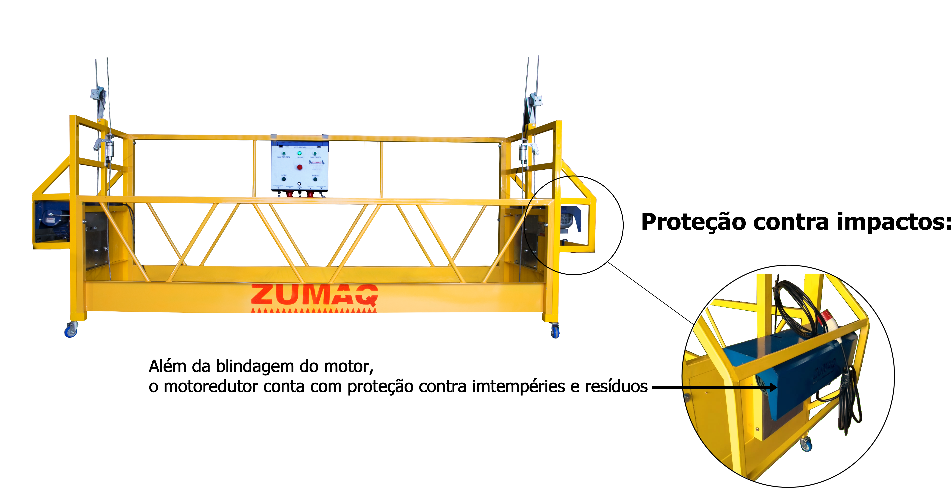

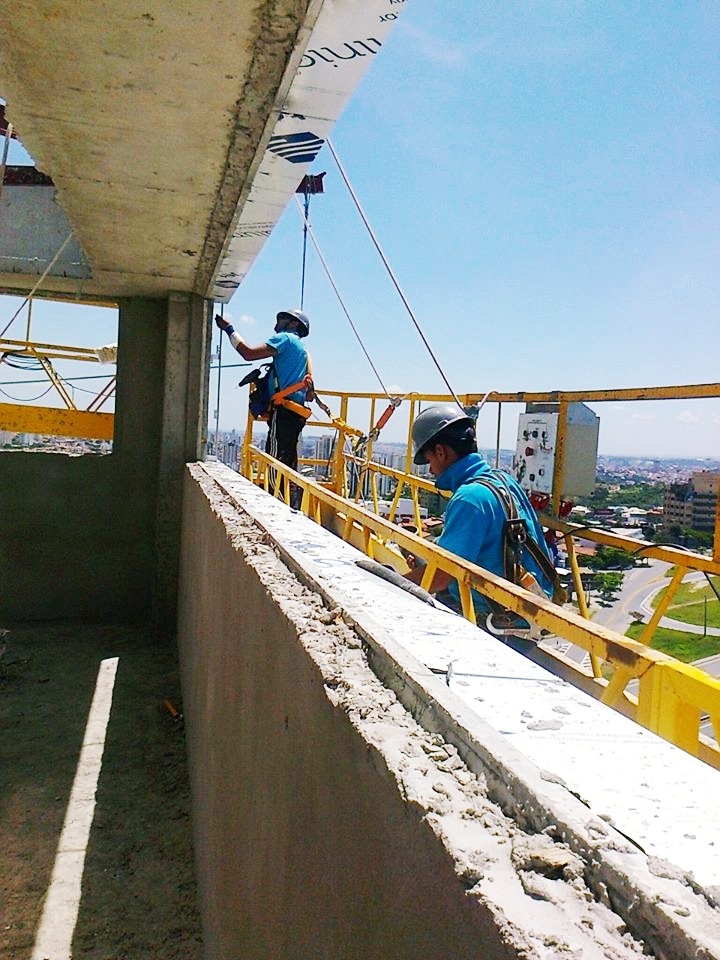

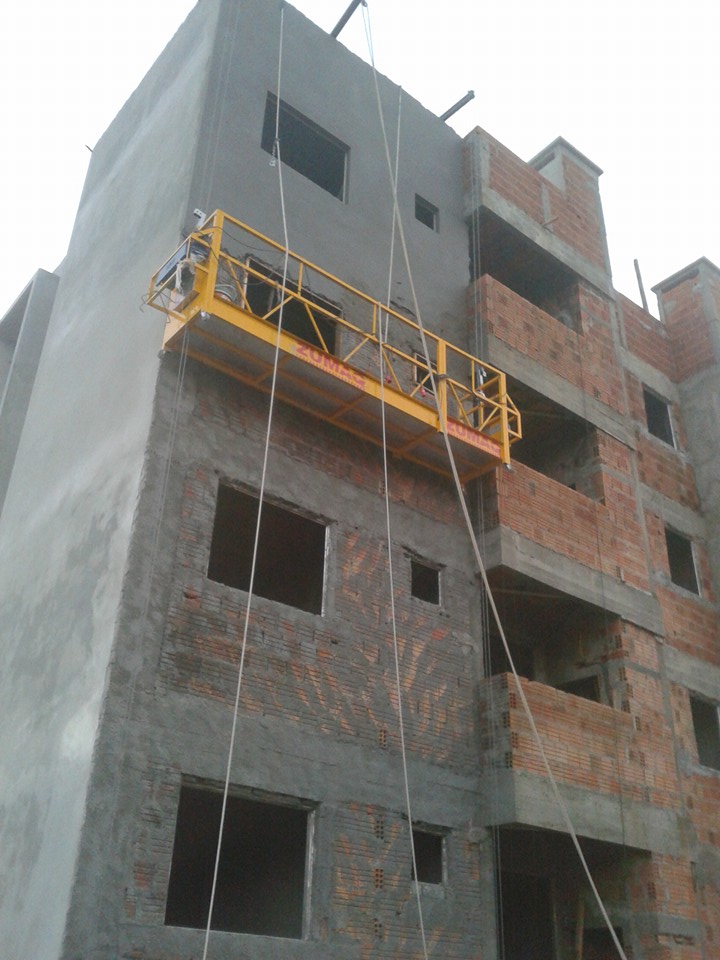

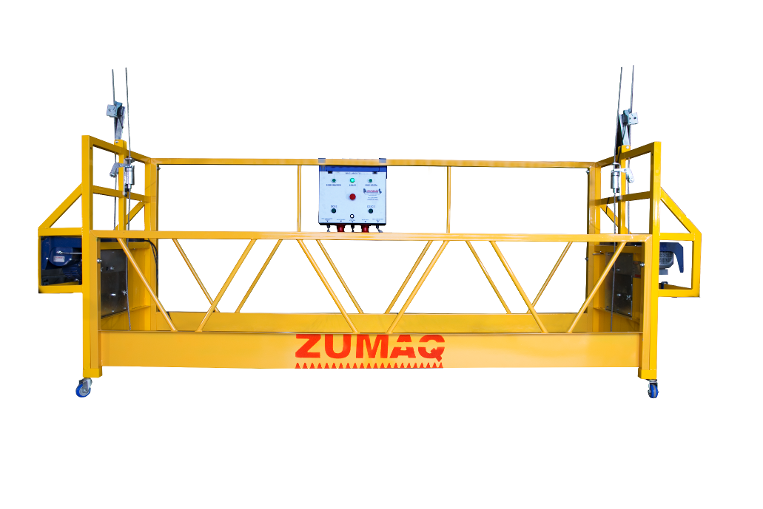

Utilizado principalmente na construção civil, o Balancim Elétrico é composto por módulos de 01 (um) 02 (dois) e 03 (três) metros que podem ser interligados formando plataforma de até 08 (oito) metros de comprimento. A movimentação é feita através de 02 (dois) sistemas motorizados modelo ZBE700, montados nas extremidades da plataforma que tracionam nos cabos. O sistema conta com um par de dispositivos trava-quedas BLOCK-STOP, o qual é acionado automaticamente no caso de afrouxamento do cabo de tração, são instalados junto a um cabo secundário exclusivo para segurança. A velocidade nominal de elevação do conjunto é de 8m/min.

ACABAMENTO
  • Pintura Epóxi
INFORMAÇÕES TÉCNICAS

  • MODELO: ZBE700
  • TENSÃO DE TRABALHO: 220V ou 380V (Opcional)
  • BITOLA DOS CABOS: Ø5/16” (8mm) Galvanizado.
  • MATERIAL: Estrutura em aço tubular, base em chapa de alumínio anti-derrapante
APLICAÇÃO
  • Reboco
  • Pintura e texturização
  • Chapisco

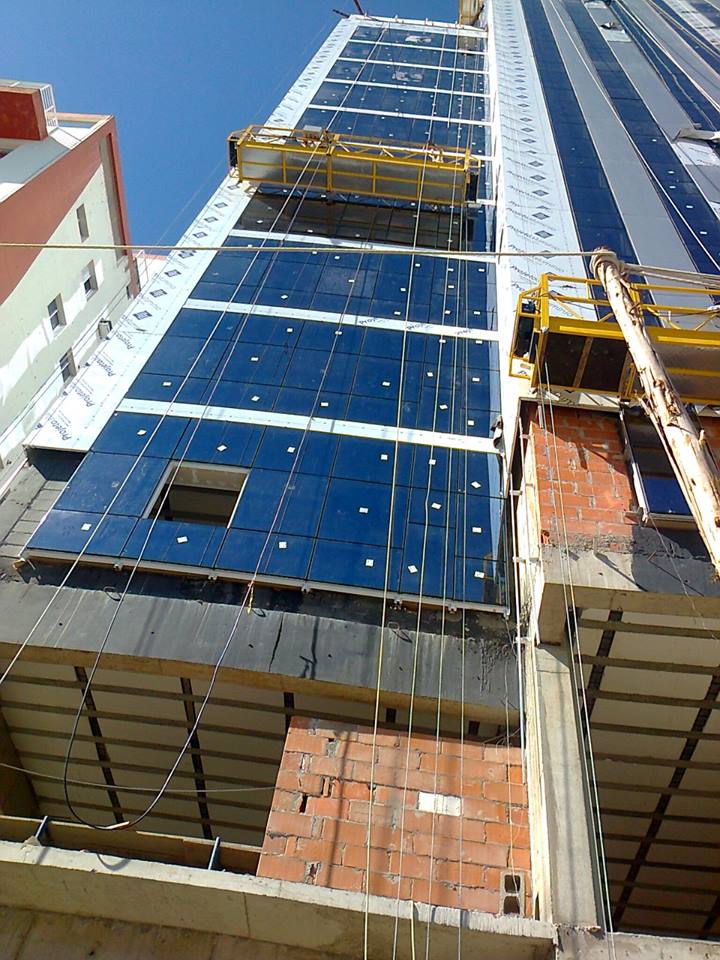

  • Colocação de revestimentos, películas, esquadrias e outros

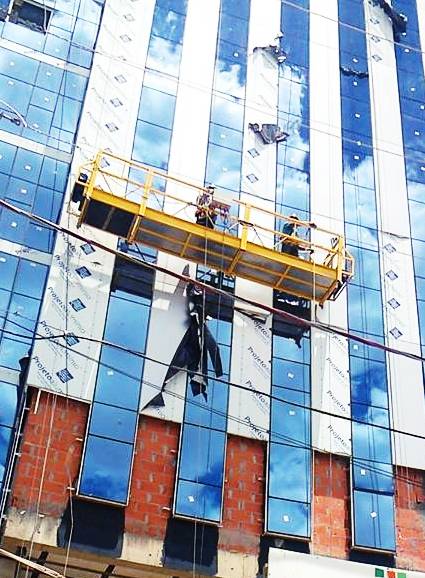

  • Higienização de Fachadas

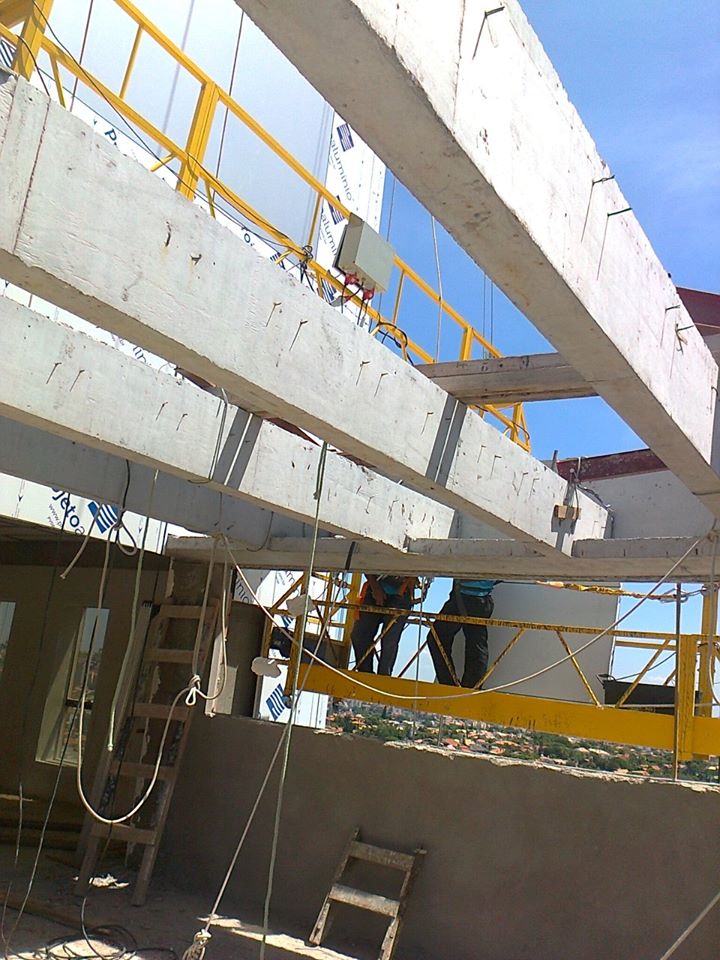

  • Obras industriais
CAPACIDADE DE CARGA MODULAR

TAMANHO CARGA + OPERÁRIOS
Plataforma 1M: 500Kg
Plataforma 2M: 465Kg
Plataforma 3M435Kg
Plataforma 4M: 396Kg
Plataforma 5M: 358Kg
Plataforma 6M: 334Kg
Plataforma 7M: 296Kg
Plataforma 8M: 264Kg

ITENS DE FORNECIMENTO

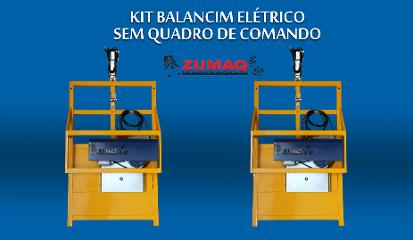

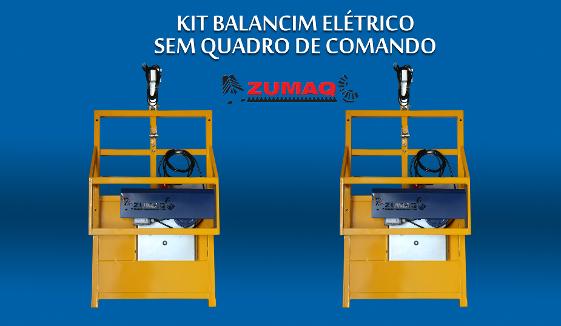

  • Cabeceiras para fixação do sistema motorizado.
  • Módulos plataforma de 01 (um) 02 (dois) ou 03 (três) lances com emendas.
  •  02 (dois) guinchos de tração motorizado.
  • 02 (dois) motores 1,5cv.
  • 02 (dois) redutores carcaça em alumínio com sistema de freio eletro mecânico e destravamento manual.( fabricado na ZUMAQ)
  • 04 (quatro) lances de cabo de aço com 50 m cada.
  • 02 (dois) block-stop- bloqueador de quedas
  • Bases em alumínio antiderrapante 1.5

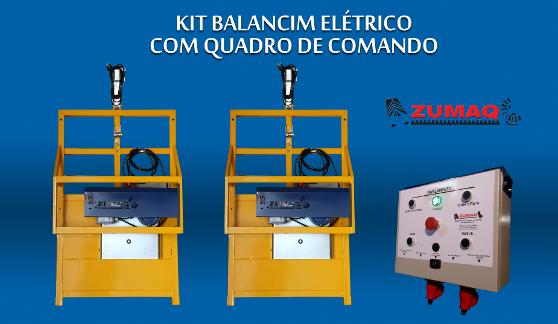

  • Caixa de comando elétrico, sistema de operação 24 w
  • Tomada de força trifásico no painel de comando com :
  • 02(dois)botões sobe e desce
  • 02 (dois)nivelador de cabos de aço.
  • 04 Rodas de chão.

DOCUMENTAÇÃO
 Nossos equipamentos atendem A norma regulamentadora NR-18 e NR10.
 Itens de documentação que acompanham o equipamento:
  • Laudo Técnico
  • ART de Projeto
  • Manual de Manutenção
  • Catalogo de peças de reposição
  • Manual de Operação
  • Manual de Montagem
